Ficha
Código: CONT_OBRA/2018/17
Localización: Calle Nueva nº 28 bis
Autor/es: Fermín Ibarrola Labiano, Arquitecto Municipal, y Rakel Arbizu Armañanzas, Arquitecta Técnica Municipal
Colaborador/es: Luis Saldaña Goñi, Arquitecto (cálculo de estructura)
Dirección de obra: Fermín Ibarrola Labiano, Arquitecto Municipal, y Rakel Arbizu Armañanzas, Arquitecta Técnica Municipal
Presupuesto adjudicación: 299.799,28 euros
Presupuesto liquidación: 327.783,82 euros
Constructora: ENSAMBLA MADERA, S.L.
Fecha inicio: 28 de septiembre de 2018
Fecha final: 31 de diciembre de 2018
Resumen
Las obras han permitido la cobertura de aproximadamente un tercio del patio del centro escolar (415 m²). El sistema ha consistido en diseñar y construir un edificio-puente que dé continuidad a las primeras plantas de los dos extremos construidos del edificio inmueble que tiene forma de ‘u’. Ese volumen, situado a 5,30 metros de altura y realizado en madera, se prolonga en un tejadillo con elementos translúcidos, tanto como voladizo para resguardar de la lluvia, como para absorber el diseño irregular del patio.
El nuevo volumen es un paralelepípedo realizado en madera certificada de Alerce y de Pino silvestre del Roncal y cimentado sobre cinco pilares circulares de hormigón armado que, además de cubrir una parte de la superficie del patio, ha generado un área de cerca de 270 m² útiles en el primer piso, cuyos usos están aún por determinar. Esa nueva dependencia tiene una superficie de 25 metros de longitud por 10 de ancho y cuenta con acceso desde las zonas comunes del primer piso del colegio.
Los cerramientos de fachada y la cubierta se han realizado en ‘panel sándwich’ compuesto por dos chapas de acero prelacado y núcleo aislante de poliuretano, para garantizar las máximas prestaciones de aislamiento térmico y una absoluta estanqueidad. Finalmente el espacio nuevo ha quedado iluminado a base de ocho proyectores LED orientables, con luminaria de superficie a prueba de golpes. Se han colocado también dos proyectores que refuerzan la iluminación en el actual patio.
Este proyecto ha sido posible por el acuerdo entre Ayuntamiento de Pamplona y Gobierno de Navarra y ha tenido su complejidad. Por un lado legal, ya que para permitir esta intervención, ajustando las alineaciones interiores y haciendo posible la ejecución de la cubierta, hubo que hacer una modificación urbanística previa: se debió aprobar la Modificación del Plan Especial de Protección y Reforma Interior del Casco Antiguo (PEPRI).

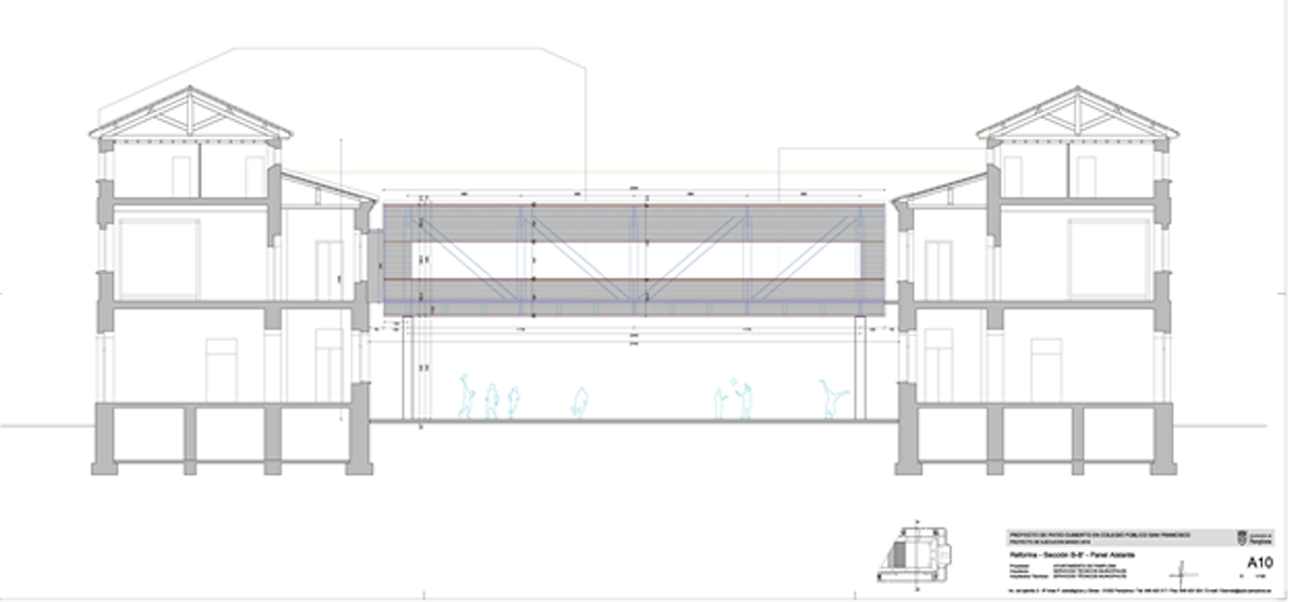

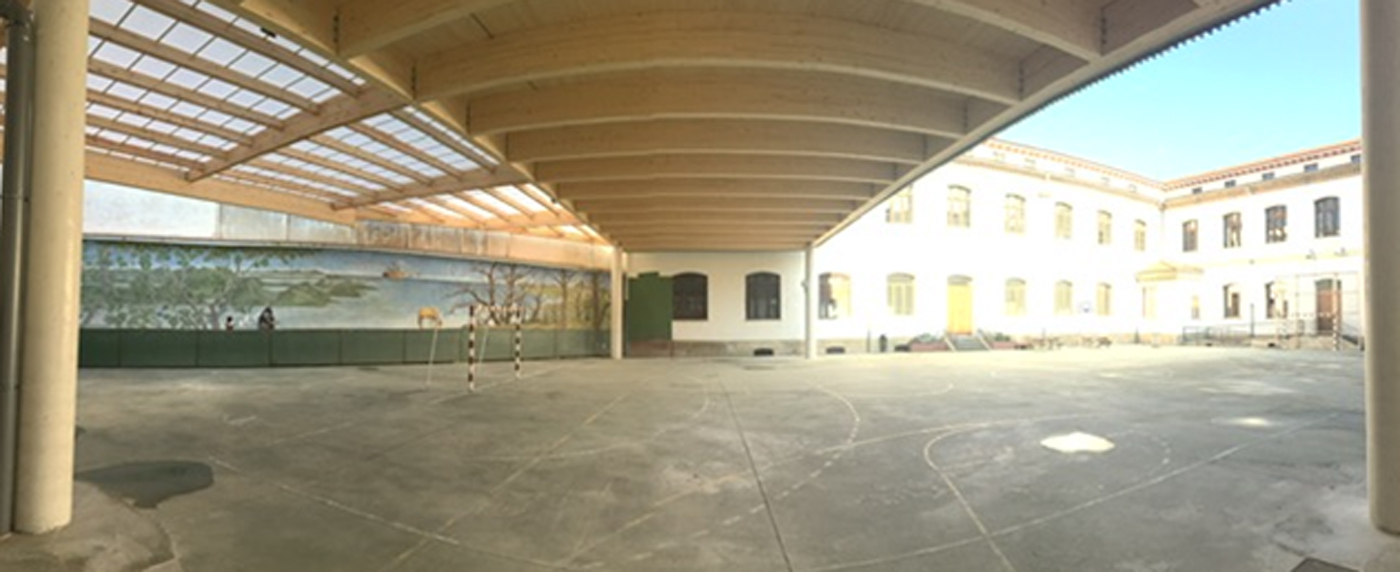

Planos y fotos
